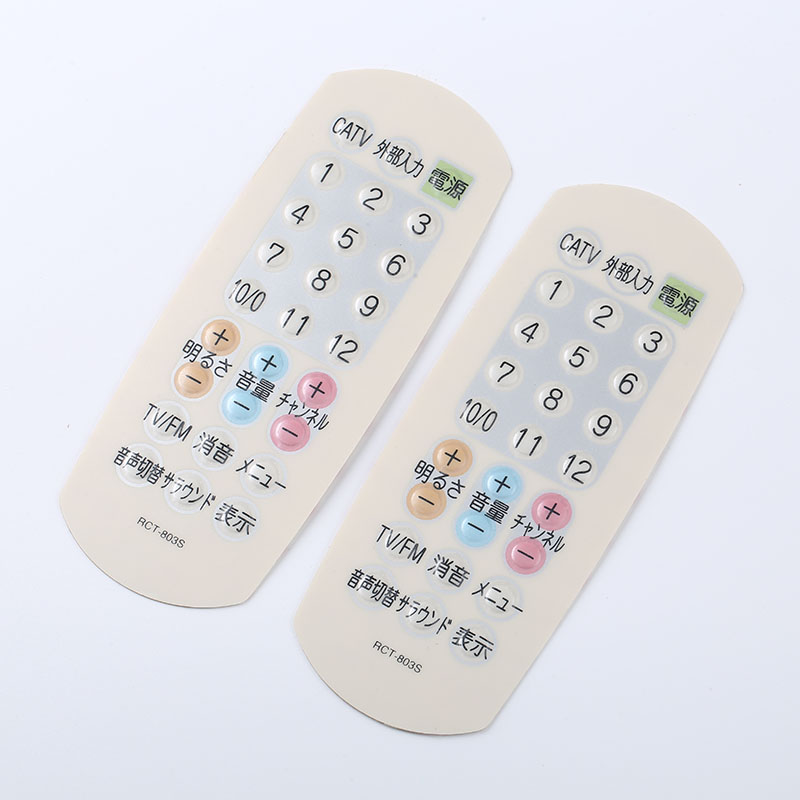

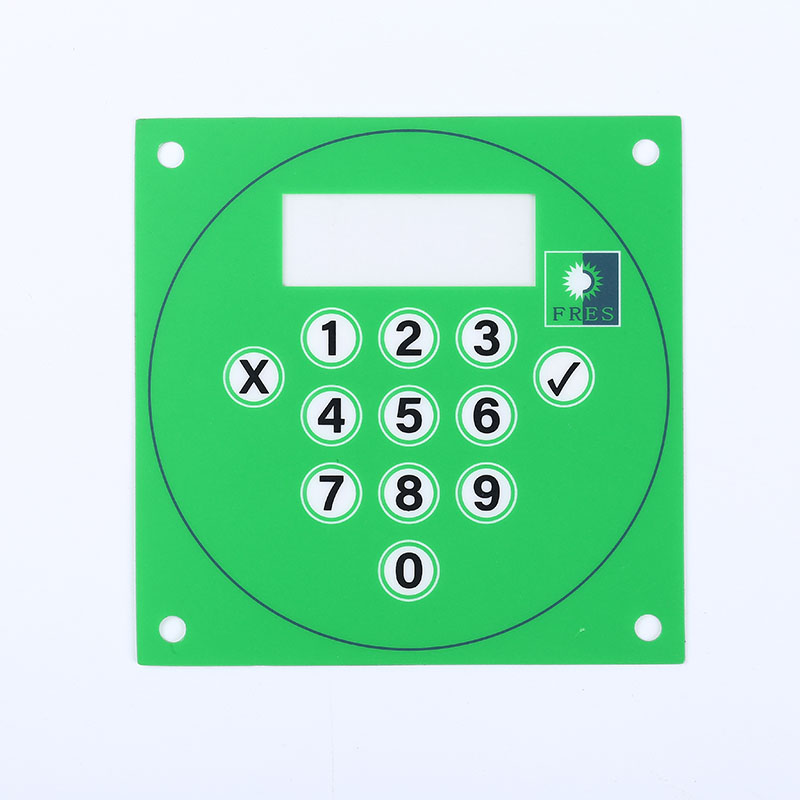

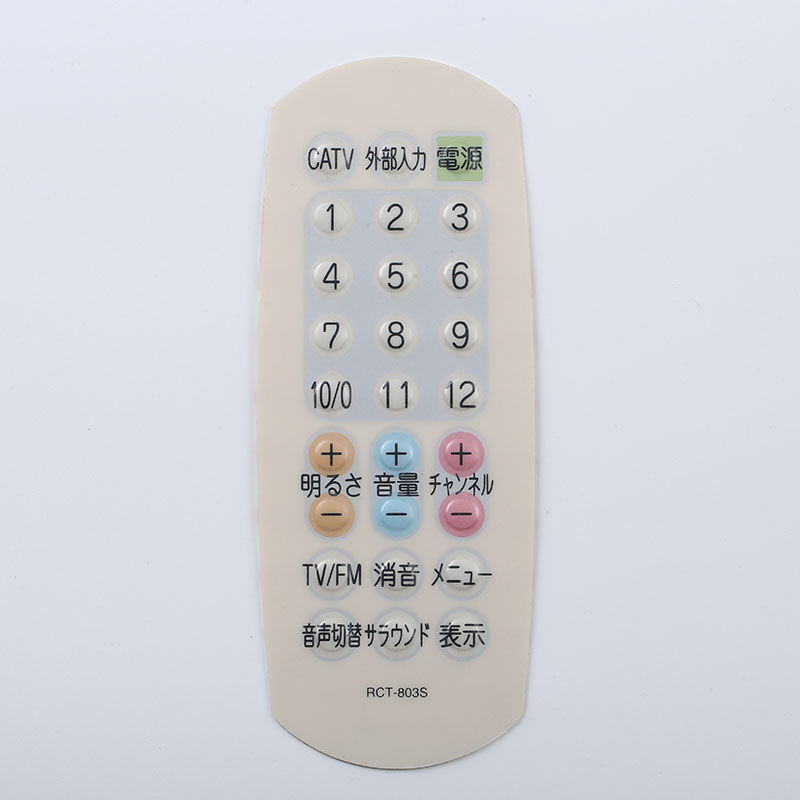

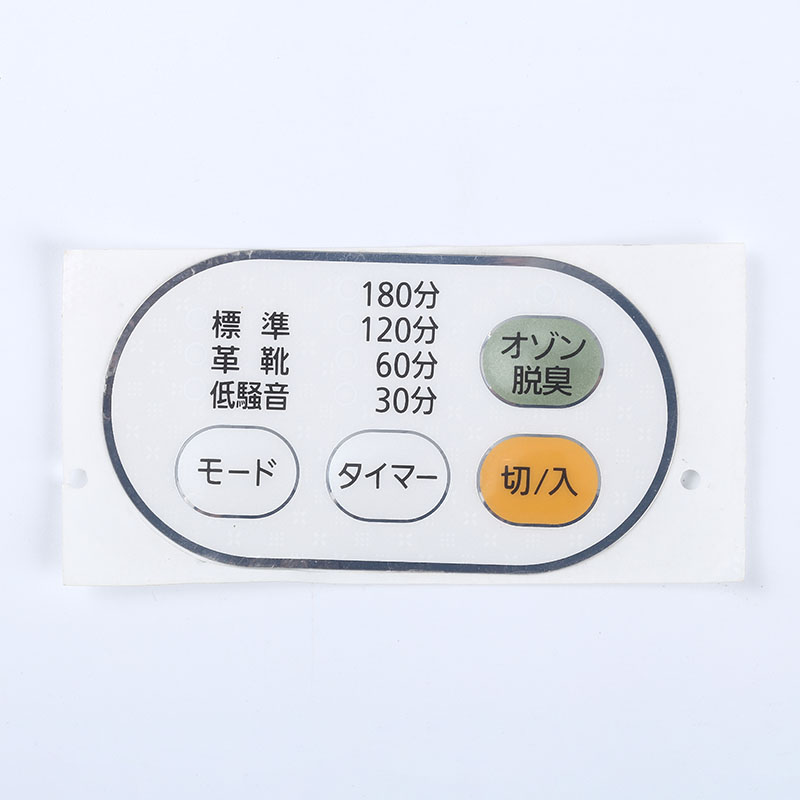

Membrana de panel de cúpula metálica electrónica 3C

Los interruptores de membrana con panel de cúpula metálica son interruptores de membrana que incorporan una estructura de fragmentos metálicos para proporcionar una respuesta táctil precisa y durabilidad gracias a dichos fragmentos.

Principio de funcionamiento:Al presionar la tecla, el punto central de la lámina metálica del resorte se comprime, haciendo contacto con el circuito conductor de la placa de circuito impreso (PCB). Esto forma un bucle que permite el paso de corriente, posibilitando la transmisión de la señal y el funcionamiento del dispositivo. Al cesar la presión, la lámina metálica del resorte regresa a su posición original, interrumpiendo el circuito.

1. Retroalimentación táctil nítida con activación clara

• Los interruptores de cúpula metálica (normalmente de acero inoxidable) producen un sonido de "clic" distintivo y una deformación táctil al presionarlos, lo que permite a los usuarios confirmar intuitivamente la activación de la tecla y evitar un funcionamiento incorrecto.

• En comparación con la respuesta táctil suave de los interruptores de membrana convencionales, ofrecen una fuerza de actuación más consistente y una respuesta táctil uniforme en todas las teclas, lo que los hace adecuados para dispositivos que requieren un funcionamiento preciso.

2. Mayor vida útil y estabilidad robusta

• Los interruptores de cúpula metálica exhiben una recuperación elástica excepcional, con una resistencia a la presión estándar que oscila entre 1 y 5 millones de ciclos, superando significativamente a las teclas de goma convencionales o a los interruptores de membrana pura.

• El contacto puntual entre la lámina del resorte y el circuito minimiza la abrasión superficial. Al mismo tiempo, la barrera exterior de película de PET protege contra la entrada de polvo y humedad, reduciendo los riesgos de oxidación de los componentes internos y mejorando la fiabilidad operativa a largo plazo.

3. Estructura optimizada con alta adaptabilidad

• Compuestos por componentes mínimos —película de PET, resorte metálico y pistas conductoras— estos interruptores presentan perfiles delgados (normalmente de 0,5 mm a 1,5 mm de espesor), lo que permite su integración en dispositivos compactos como mandos a distancia y pequeños paneles de instrumentos.

• Admite un diseño personalizable, lo que permite ajustar la disposición de las teclas, el tamaño del resorte y la fuerza de actuación según sea necesario. Se pueden integrar estructuras adicionales, como puntos en relieve o capas de blindaje EMI, para adaptarse a diferentes escenarios de montaje en PCB o FPC.

4. Ensamblaje eficiente con costos controlables

• El proceso de producción es relativamente sencillo, lo que permite la fabricación en masa mediante técnicas automatizadas como el troquelado y la laminación, reduciendo así los costes laborales.

• Al eliminar la necesidad de estructuras mecánicas complejas (como resortes y soportes), el costo total del material es menor que el de los interruptores mecánicos tradicionales, lo que lo hace adecuado para sectores sensibles a los costos como la electrónica de consumo.

Electrónica de consumo

• Mando a distancia, mando de juegos, panel de control domótico.

• Área táctil de los auriculares TWS, botón lateral del dispositivo portátil.

Control industrial

• Botones de máquinas CNC, paneles de control de instrumentación.

• Escenarios de demanda resistentes al aceite y a los impactos.

Equipo médico

• Probadores portátiles, llaves de bombas de infusión (deben ser fáciles de limpiar y desinfectar).

Electrónica automotriz

• Botones multifunción en el volante, módulo táctil de retroalimentación en la consola central.
