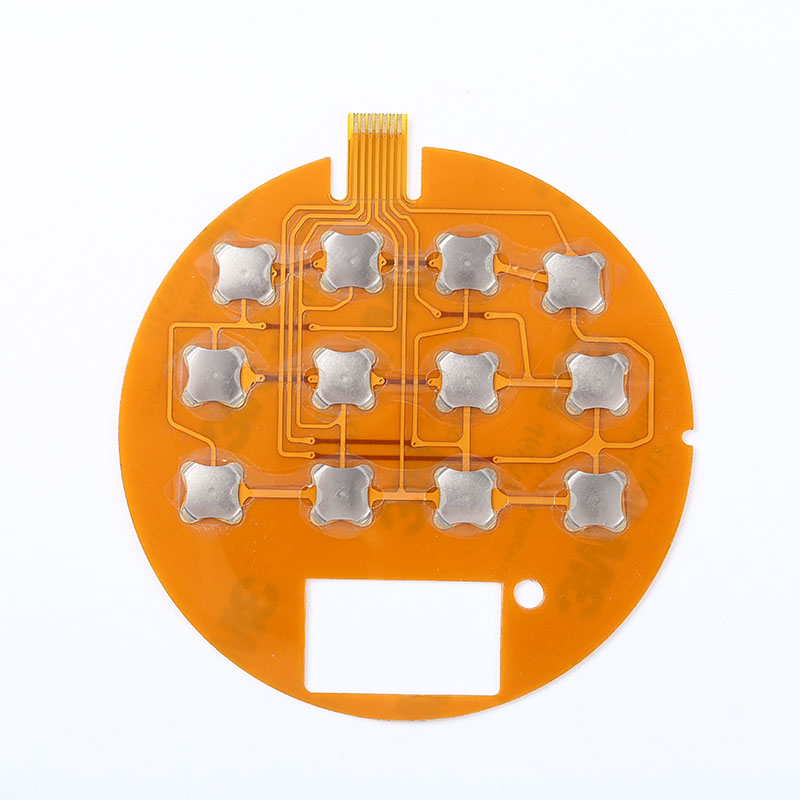

Membrana de teclado FPC
- HM
- Dongguan China
| Nombre de la marca | Su Majestad |
| Número de modelo | Interruptor de membrana personalizado |
| Tipo | Interruptor de membrana |
| Solicitud | Equipos de telecomunicaciones |
| Material de los botones del teclado | metal |
| Superficie | brillante o mate |
| Botón | Táctil y no táctil |
| Color | Color personalizado |
| Grado de impermeabilidad | IP65-IP67 |
| vida útil | ¡Shhh! Un millón de veces |
| Impresión | Impresión serigráfica |
| Palabra clave | interruptor de membrana |
| Proceso de dar un título | ISO9001:2015 / RoHS |
| Circuito | FFC, FPC, PCB |
| Adhesivo | Adhesivo 3M |
El teclado FPC es un sistema de control interactivo que integra funciones de botones, circuitos, paneles y componentes indicadores. Sus características principales incluyen:
sustrato de circuito flexible
Utilizando película de poliimida (PI) o poliéster (PET) como sustrato, se forman líneas conductoras de precisión mediante un proceso de grabado, con una flexibilidad ultra alta (flexión dinámica 100000 veces) y adaptabilidad de la superficie.
Integración de estructuras multicapa
La estructura típica incluye: capa de panel (identificación gráfica y textual), capa de circuito superior (contactos conductores), capa de aislamiento (espacio aislante), capa de circuito inferior (placas conductoras) y capa de soporte (fijación adhesiva).
Principio de funcionamiento
Al presionarlo, el contacto superior del circuito se deforma hacia abajo y entra en contacto con la placa inferior del circuito, activando la señal del circuito; al soltar el contacto y este rebota, se desconecta la conexión, logrando así la función de interruptor.
Ventajas principales de los interruptores de membrana con teclado FPC
Gran flexibilidad y adaptabilidad espacial: Los sustratos FPC se pueden doblar y plegar libremente, adaptándose a superficies curvas o irregulares para el montaje de dispositivos. Esto ahorra significativamente espacio interno, lo que los hace ideales para diseños de equipos ultradelgados y compactos.
Alta densidad de cableado: Gracias a la tecnología de impresión de circuitos de precisión, FPC logra anchos de línea y espaciados inferiores a 0,1 mm. Esto permite la integración de más nodos de circuito, satisfaciendo las demandas de transmisión de señal para funciones complejas como múltiples botones y luces indicadoras.
Mayor fiabilidad: Las capas de circuito FPC presentan una alta resistencia a la adhesión, soportando decenas de miles de ciclos de flexión. Su superior resistencia a la oxidación y la corrosión supera a la de los circuitos PET estándar, minimizando los riesgos de rotura del circuito a largo plazo.
Proceso de ensamblaje simplificado: Los FPC se conectan directamente a las placas base de los dispositivos mediante conectores o soldadura, eliminando la necesidad de cableado adicional. Esto reduce los pasos de ensamblaje y minimiza los riesgos de fallos asociados a un mal contacto de los cables.
Escenarios de aplicación de la membrana del teclado FPC
Los interruptores de película FPC se utilizan ampliamente en diversos dispositivos electrónicos, especialmente en teléfonos móviles, tabletas, cámaras digitales, hornos microondas, etc. Gracias a su pequeño tamaño, peso ligero, estructura simple y fácil mantenimiento, los interruptores de película FPC ofrecen un buen rendimiento en estos dispositivos, mejorando el rendimiento general y la experiencia del usuario. Además, la demanda de interruptores de membrana FPC es alta, sobre todo en aplicaciones que requieren un alto rendimiento eléctrico y adaptabilidad ambiental, como el control industrial y los equipos médicos.
