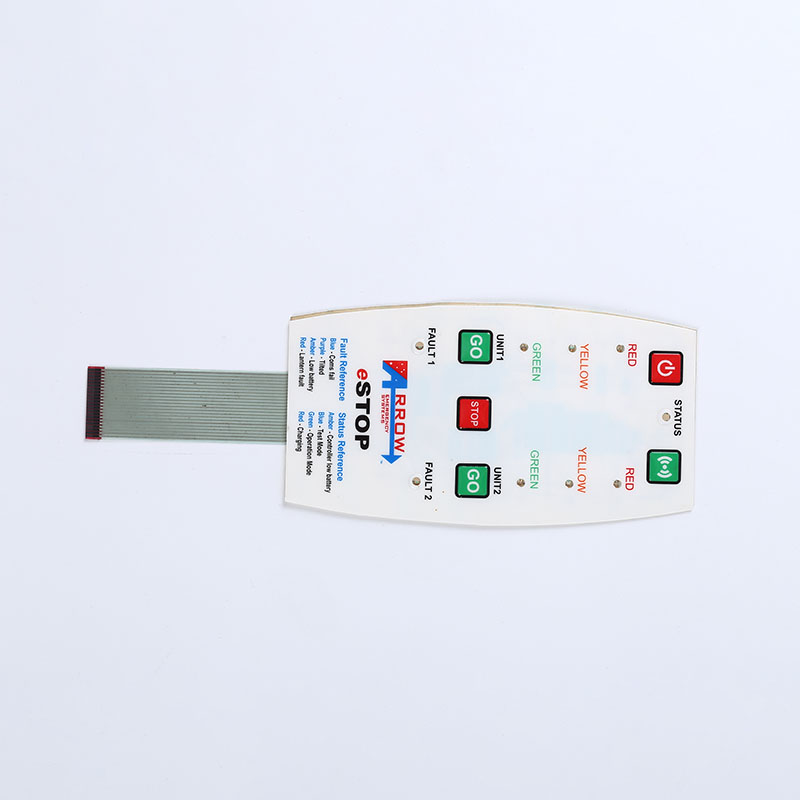

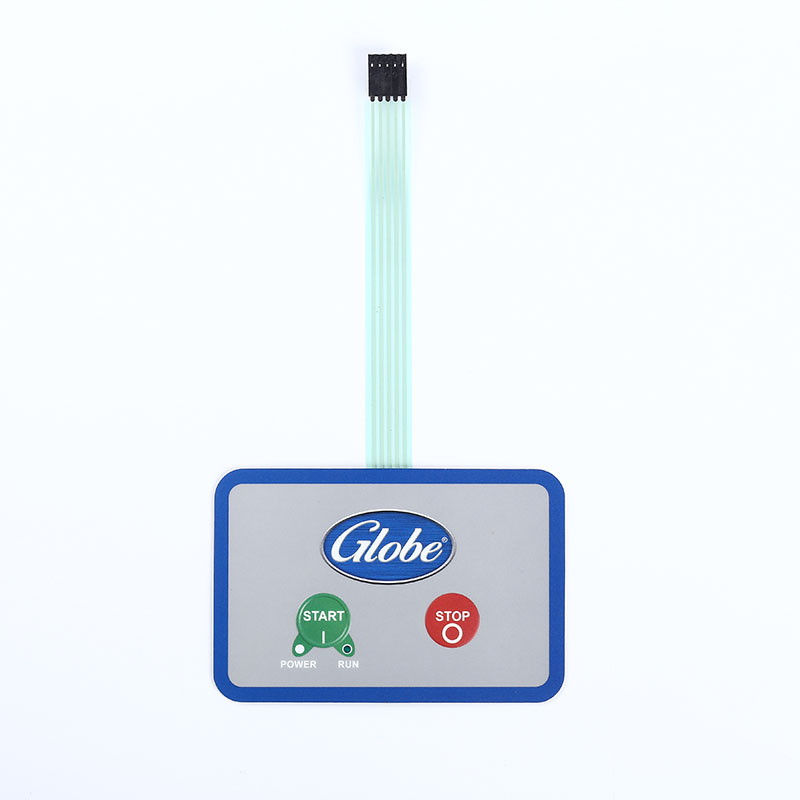

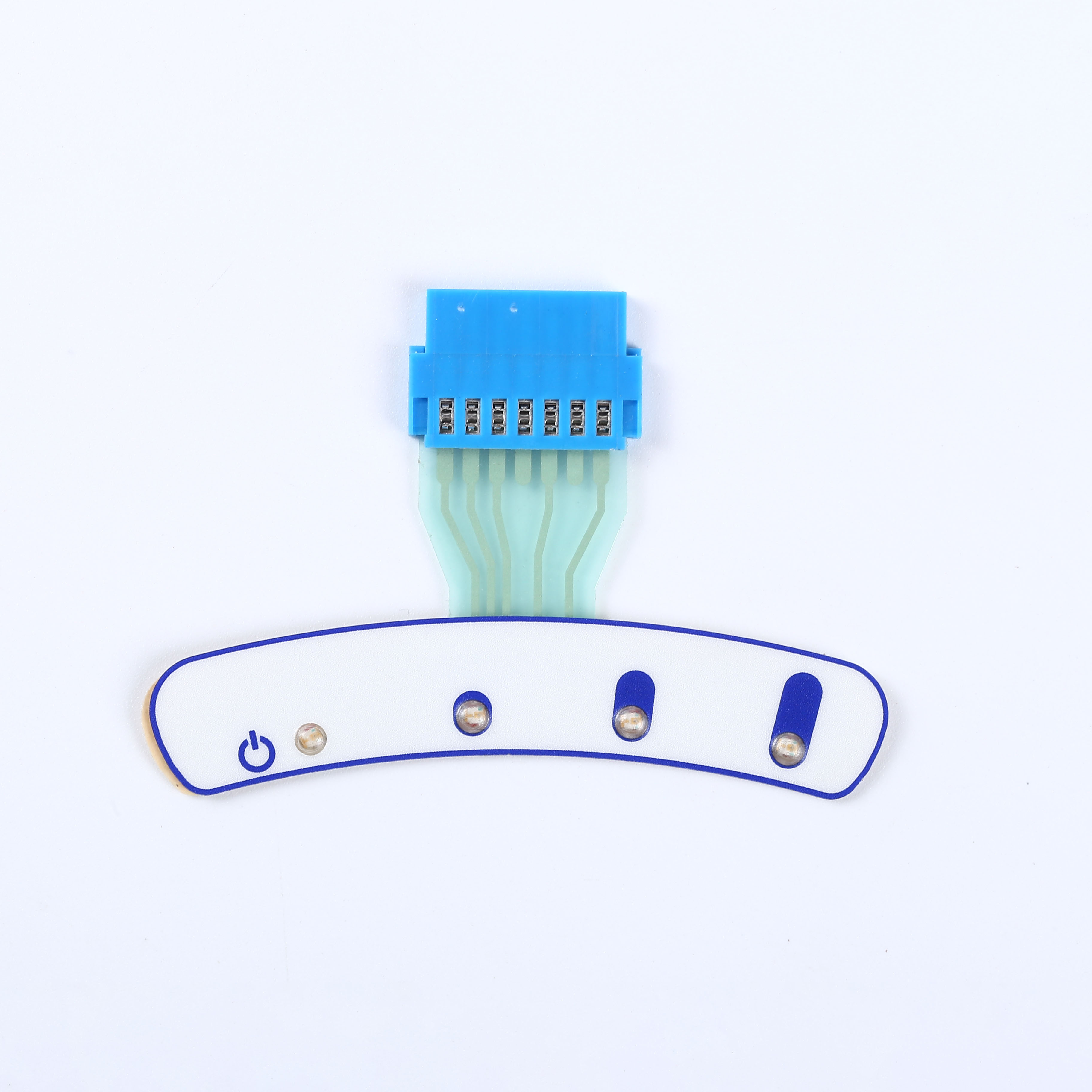

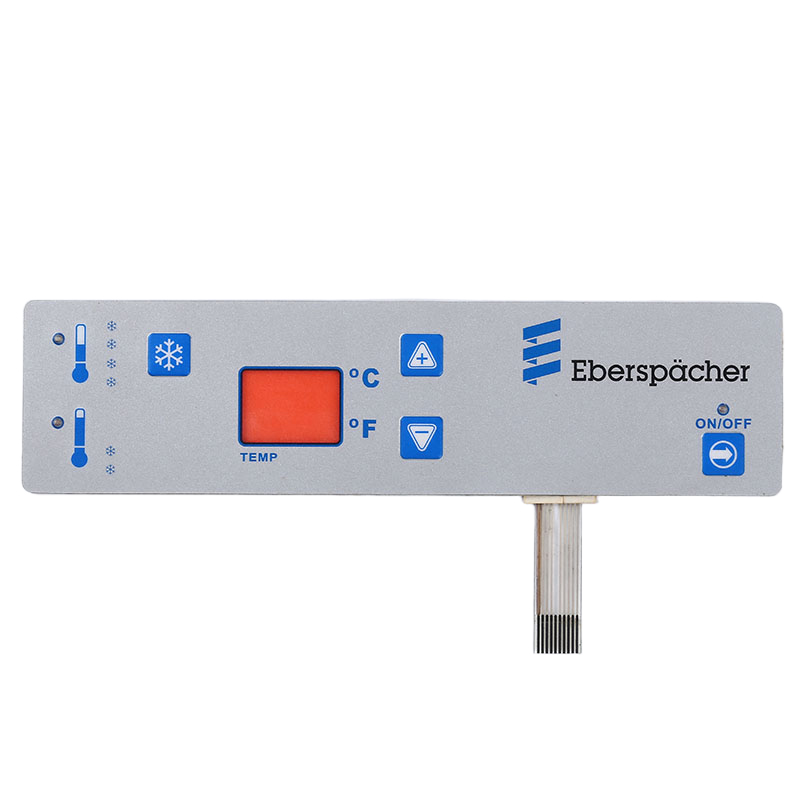

Interruptor de membrana con retroiluminación LED

Principio de retroiluminación

• Al encender el dispositivo, se activa el circuito de retroiluminación, lo que provoca que se iluminen los LED;

• La luz pasa a través de las microestructuras de la película guía de luz (como puntos o prismas), difundiéndose desde una 'fuente de luz puntual' hacia una 'fuente de luz superficial' uniforme;

• Esta luz superficial penetra en la zona de marcado semitranslúcida de la capa del panel, iluminando el texto/patrones del teclado para lograr una visualización retroiluminada;

• Al pulsar una tecla, el circuito de control funciona de forma independiente sin afectar al estado de la retroiluminación, lo que garantiza un funcionamiento y una visualización sincronizados.

Características de rendimiento del interruptor de membrana flexible FPC

• Experiencia operativa visualizada: El brillo de la retroiluminación ajustable (normalmente de 100 a 500 cd/m²) garantiza un reconocimiento claro de las teclas en entornos con poca luz (por ejemplo, inspecciones nocturnas en talleres industriales, operaciones nocturnas desde vehículos), evitando errores de operación.

• Bajo consumo y larga vida útil: Utiliza LED de montaje superficial que consumen tan solo 2-5 mA por unidad, un consumo considerablemente inferior al de los indicadores luminosos convencionales. La vida útil de los LED alcanza las 50 000-100 000 horas, igualando la durabilidad de los interruptores de membrana (500 000-1 000 000 de pulsaciones), lo que elimina la necesidad de sustituirlos con frecuencia.

• Protección sellada: Conserva la estructura sellada de los interruptores de membrana tradicionales, alcanzando clasificaciones de impermeabilidad IP65/IP67. Resistente a la contaminación por polvo y aceite, apto para entornos industriales o sanitarios húmedos o polvorientos, evitando cortocircuitos en los LED por entrada de humedad.

• Flexibilidad de diseño: Colores de retroiluminación personalizables (monocromático: rojo, verde, azul; multicolor: RGB ajustable) y modos de iluminación (encendido constante, intermitente, activado por tecla) para adaptarse a diversos requisitos visuales del dispositivo (por ejemplo, rojo para teclas de advertencia, verde para teclas de funcionamiento normal).

• Delgado y ahorra espacio: Con un grosor total de tan solo 1-2 mm, es más delgado que las combinaciones tradicionales de "tecla mecánica + luz indicadora separada", lo que permite su integración en diseños de dispositivos compactos e integrados (por ejemplo, instrumentos médicos portátiles, pequeñas terminales de control industrial).

Escenario de aplicación de interruptores de membrana con retroiluminación LED

Interior del automóvil:

Retroiluminación de los botones del volante (indicación por zonas con luz roja/blanca), tira táctil central (luz ambiental RGB dinámica).

Equipos médicos:

Panel de control de la mesa de operaciones (luz suave en modo de visión nocturna), botones del monitor (estado de alarma codificado por colores).

Controles industriales:

Botón de parada de emergencia de la máquina herramienta CNC (luz roja constante), perilla de la consola del operador (indicación retroiluminada de la posición de la marcha).

Electrónica de consumo:

Botones del mando (iluminación RGB personalizada), paneles domésticos inteligentes (activación por retroiluminación táctil)
