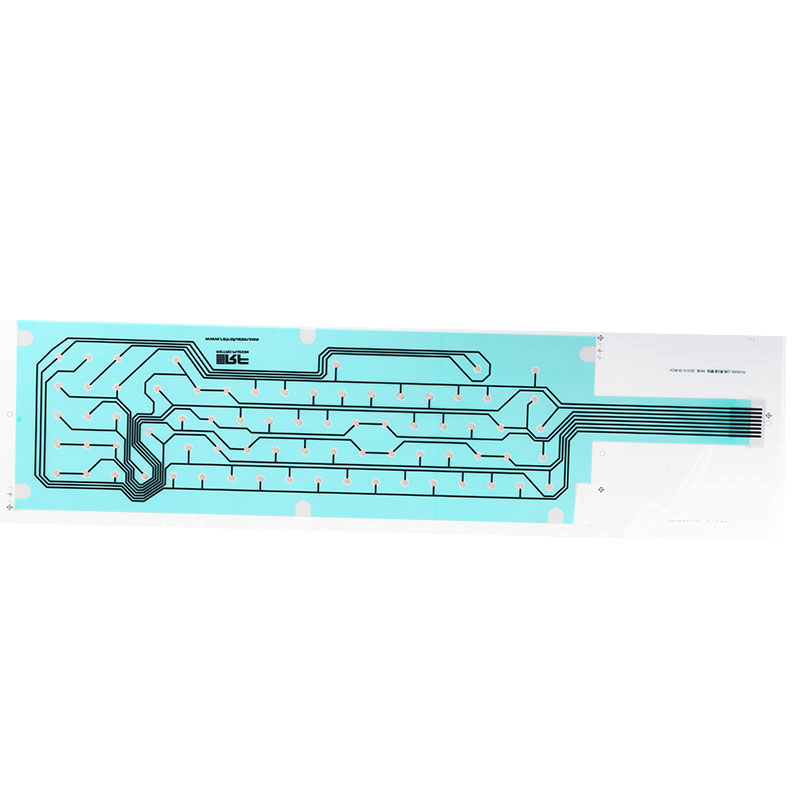

Interruptor de membrana de línea

Ancho de traza

Ancho de línea estándar: 0,25 mm, mínimo: 0,10 mm

Paso de traza estándar: 0,50 mm, mínimo: 0,20 mm

Espacio mínimo entre circuitos: 0,10 mm

Material base

• Poliimida: espesores estándar: 1 milésima de pulgada, 2 milésimas de pulgada y 0,5 milésimas de pulgada disponibles.

• Poliéster: grosor estándar: 3 milésimas de pulgada; también disponible en 1, 2 y 5 milésimas de pulgada.

• Conductor: cobre ED o RA laminado; espesor estándar 1 oz (1,4 mil/0,035 mm); también disponible en 1/2 oz y 2 oz.

• Capa de recubrimiento: poliimida, poliéster o máscara de soldadura, espesor: 1/2 mil, 1 mil, 2 mil, 3 mil o 5 mil.

• Un interruptor de membrana es un conjunto de interruptores eléctricos personalizados que utiliza presión o contacto para abrir o cerrar un circuito.

• Consta de varias capas flexibles de películas de polímero y adhesivos. Estas capas suelen incluir una lámina gráfica, una capa espaciadora y una membrana inferior con pistas conductoras. Cuando un usuario pulsa un botón en la lámina gráfica, este entra en contacto con las pistas conductoras de la membrana inferior, completando un circuito eléctrico y registrando la acción.

Características clave de rendimiento de los interruptores de membrana de línea de PVC

• Alta precisión y estabilidad: Gracias a procesos de alta precisión como la serigrafía, el ancho de línea puede ser de tan solo 0,2 mm. Las transiciones en las esquinas presentan arcos redondeados (radio ≥0,5 mm) para evitar la concentración de tensiones, con una variación de resistencia ≤5 % que garantiza una transmisión de señal estable.

• Adaptabilidad ambiental: Su construcción totalmente sellada proporciona propiedades impermeables, a prueba de polvo y resistentes al aceite. Algunos modelos soportan temperaturas de -40 °C a +85 °C, lo que garantiza un funcionamiento fiable en entornos industriales húmedos y polvorientos o en equipos para exteriores.

• Perfil delgado e instalación flexible: Su grosor total oscila entre 0,3 y 1,5 mm, y su construcción ligera permite el montaje en superficies planas o curvas. El adhesivo en la parte posterior facilita una instalación sencilla sin estructuras complejas, ahorrando espacio en el equipo interno;

• Larga vida útil y alta fiabilidad: El mínimo desgaste de los contactos garantiza una vida útil típica de entre 500 000 y 1 000 000 de accionamientos. Resistencia de aislamiento ≥100 MΩ, tensión de resistencia del sustrato de 2 kV y gran resistencia a las interferencias electromagnéticas.

Campos de aplicación de los interruptores de membrana de línea

Electrónica de consumo: teléfonos móviles con pantalla plegable (por ejemplo, Xiaomi MIX Fold), relojes inteligentes (Apple Watch Series 5 por primera vez).

Electrónica automotriz: los paneles táctiles del tablero deben superar la prueba de vibración ISO 16750.

Control industrial: botones de equipos médicos, panel de control de cajeros automáticos
