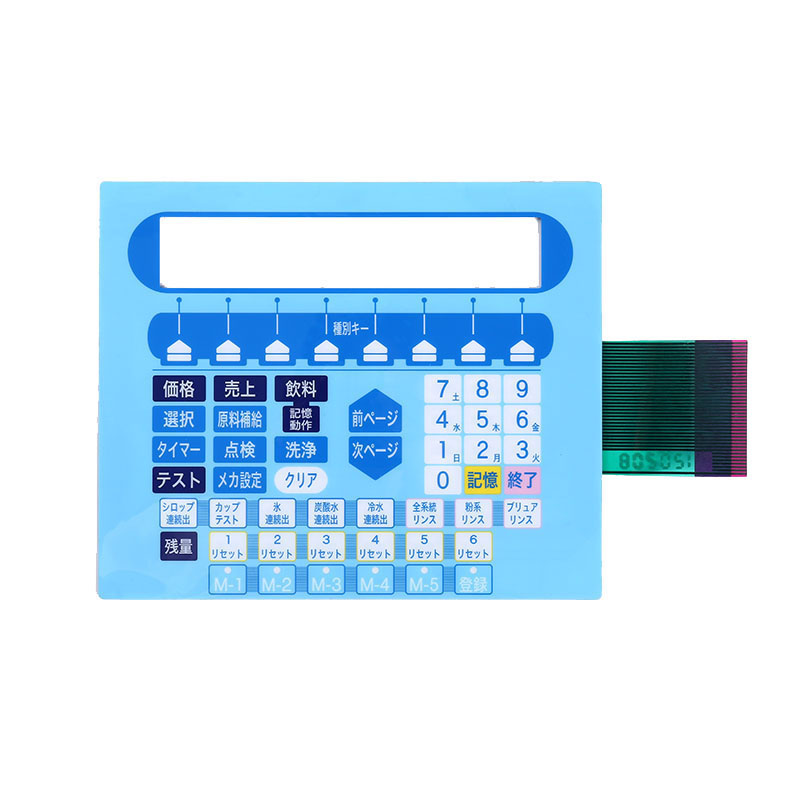

Película para teclado de membrana
| Nombre de la marca | Su Majestad |
| Número de modelo | Interruptor de membrana personalizado |
| Tipo | Interruptor de membrana |
| Solicitud | Equipos de telecomunicaciones |
| Material de los botones del teclado | metal |
| Superficie | brillante o mate |
| Botón | Táctil y no táctil |
| Color | Color personalizado |
| Grado de impermeabilidad | IP65-IP67 |
| vida útil | ¡Shhh! Un millón de veces |
| Impresión | Impresión serigráfica |
| Palabra clave | interruptor de membrana |
| Proceso de dar un título | ISO9001:2015 / RoHS |
| Circuito | FFC, FPC, PCB |
| Adhesivo | Adhesivo 3M |
Principio de funcionamiento
El interruptor de membrana consta de cuatro partes: panel, circuito superior, capa aislante y circuito inferior. Al presionar el interruptor, los contactos del circuito superior se deforman hacia abajo y se vuelven conductores con las placas del circuito inferior. Al soltar el interruptor, los contactos vuelven a su posición original y el circuito se desconecta, generando una señal.
Ventajas de las películas para teclados de membrana
Ligero y compacto: de tamaño pequeño y peso ligero.
Sellado hermético: a prueba de humedad, polvo, aceite y corrosión por ácidos y álcalis, resistente a terremotos y duradero.
Bajo nivel de ruido: el sonido al teclear es mucho menor que el de un teclado mecánico.
Características técnicas del interruptor de membrana del teclado:
Selección de materiales: La sección de la ventana emplea predominantemente material de policarbonato (PC), que ofrece una transmisión de luz, resistencia a la abrasión y resistencia al calor excepcionales; la capa del circuito utiliza película de poliéster (PET), que proporciona excelentes propiedades de aislamiento y estabilidad dimensional.
Tecnología conductiva: Generalmente se emplean pasta de plata conductora impresa, pasta de carbono conductora o tintas conductoras transparentes como ITO (óxido de indio y estaño) y PEDOT para garantizar una conductividad y transmisión de luz superiores.
Diseño estructural: Personalizable para cumplir con los requisitos de los equipos industriales, como la incorporación de láminas metálicas elásticas para una mejor respuesta táctil o el diseño de botones convexos para facilitar su uso. También se puede integrar retroiluminación LED para su uso en entornos con poca luz.
Escenarios de aplicación del interruptor de membrana del teclado
El interruptor de membrana del teclado es un sistema de interruptores electrónicos que integra funciones de teclas, indicadores en el panel y una estructura sellada. Gracias a su ligereza, buen sellado y bajo coste, se utiliza ampliamente en diversas industrias.
Máquinas herramienta CNC: Empleadas en paneles de operador, ventanas transparentes muestran valores de coordenadas, parámetros de la herramienta y otra información, mientras que los teclados facilitan la recuperación de programas, la configuración de parámetros y operaciones similares.
Sistemas de control de automatización industrial: como las interfaces de los armarios de control PLC, donde ventanas transparentes presentan indicadores del estado operativo e información de monitorización de datos, con teclados que permiten el control de arranque/parada y el ajuste de parámetros.
Instrumentación: En dispositivos industriales como multímetros y osciloscopios, los interruptores de membrana con ventana transparente permiten cambiar de función, ajustar el rango y visualizar los datos de medición y la información de estado.
Equipos de potencia: Utilizados en paneles de control de subestaciones y dispositivos de monitoreo de energía, estos componentes brindan un funcionamiento confiable en entornos eléctricos adversos, ofreciendo pantallas claras y un funcionamiento conveniente.
