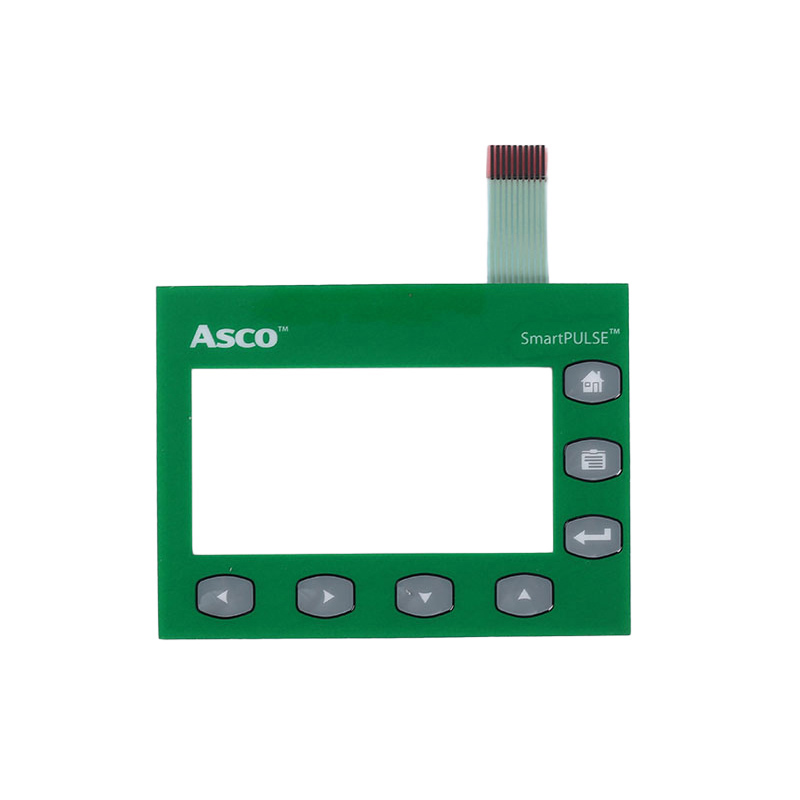

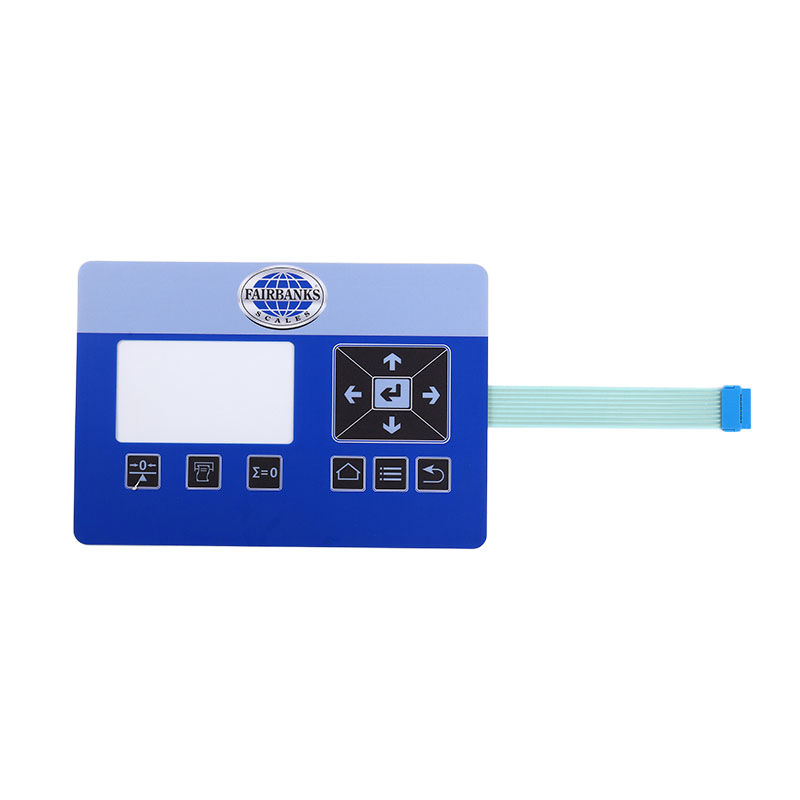

Interruptores de membrana de botón de ventana

El interruptor de membrana incorpora una zona transparente o semitransparente (por ejemplo, de PVC o PET) combinada con la zona de teclas, y una ventana translúcida personalizada mediante serigrafía UV, que permite visualizar en tiempo real el estado del dispositivo o la indicación mediante retroiluminación. La superficie de las teclas puede presentar un diseño abombado (con una altura de 0,3 a 1,2 mm) para mejorar la respuesta táctil y la precisión de pulsación. La superficie de los botones también puede presentar un diseño abombado (con una altura de 0,3 a 1,2 mm) para mejorar la respuesta táctil y la precisión de pulsación.

La capa conductora se forma mediante impresión con pasta de plata o tinta de carbono; la resistencia de contacto de los circuitos superior e inferior es ≤ 100 Ω, lo que permite la respuesta a la señal de activación. Los bordes de la ventana se sueldan por ultrasonidos o se sellan con un sellador de grado IP67 para evitar la infiltración de líquidos y prolongar su vida útil (resistencia a la presión ≥ 100 000 ciclos).

Características de los interruptores de membrana LED con pantalla táctil

• Los interruptores de membrana para ventanas emplean la tecnología de serigrafía, que permite reproducir diversos diseños y textos de alta calidad para satisfacer las necesidades estéticas de distintos usuarios. Además, el diseño del panel es flexible y versátil, lo que facilita la personalización según las necesidades específicas de cada aplicación.

• El diseño estructural le confiere un buen rendimiento de sellado, lo que puede evitar la entrada de factores externos como el polvo y la humedad, garantizando así el rendimiento eléctrico y la estabilidad del interruptor.

• El circuito del interruptor de membrana se puede imprimir con materiales conductores como pasta de carbono, pasta de plata, cobre platino, etc. La capa conductora se puede plegar libremente y la resistencia se puede controlar dentro del rango deseado.

• Su estructura sellada la hace impermeable, a prueba de polvo y de aceite, lo que permite mantener un funcionamiento normal en entornos adversos como humedad, polvo o manchas de aceite, mejorando la fiabilidad y la vida útil del equipo.

• Durante el diseño, se tuvo en cuenta la prevención de interferencias electrostáticas. Gracias al uso de materiales y procesos especiales, ofrece un excelente rendimiento antiestático, lo que ayuda a proteger los dispositivos electrónicos de la influencia de las interferencias electrostáticas y a mejorar la estabilidad y la fiabilidad del equipo.

• Los materiales empleados ofrecen un buen aislamiento, resistencia al calor y a la flexión, además de una alta resiliencia. Por consiguiente, la vida útil de los interruptores de membrana suele superar los tres años, o incluso más.

Aplicaciones de interruptores de membrana con botones de ventana

paneles de control de electrodomésticos

Los hornos microondas, lavadoras y otros equipos se visualizan a través de una ventana translúcida para mostrar el modo de funcionamiento, combinada con retroiluminación para facilitar el funcionamiento nocturno;

El diseño de botones con pulsadores de tambor optimiza la sensación de pulsación (fuerza de operación 0,5-1,5 N) y reduce la probabilidad de pulsaciones accidentales.

Interfaz de instrumentos industriales

Interruptores de ventana de PVC resistentes al aceite para consolas de máquinas herramienta, resistentes a la erosión por fluidos de corte;

La tecla de parada de emergencia incorpora una ventana transmisora ​​de luz roja y una estructura de doble capa antifragmentos para mejorar el nivel de protección contra pulsaciones accidentales (tasa de falsos disparos <0,005%).
