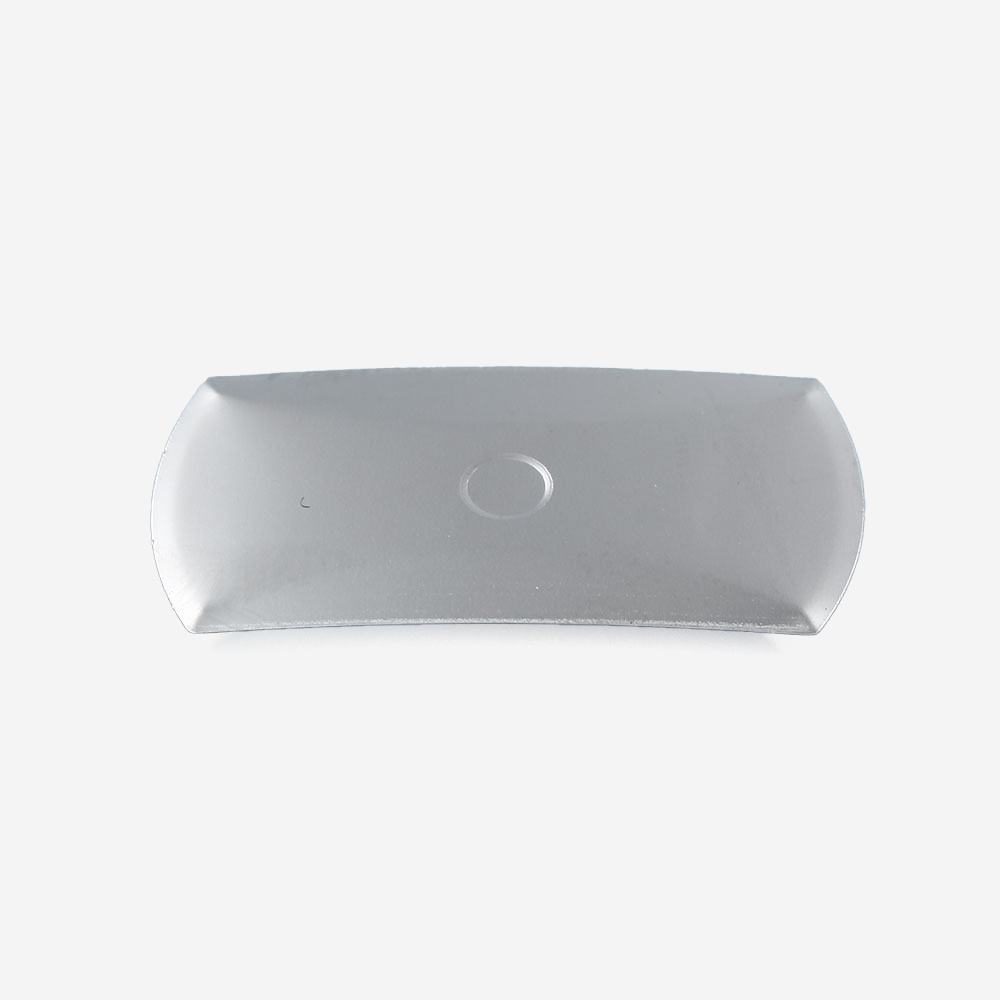

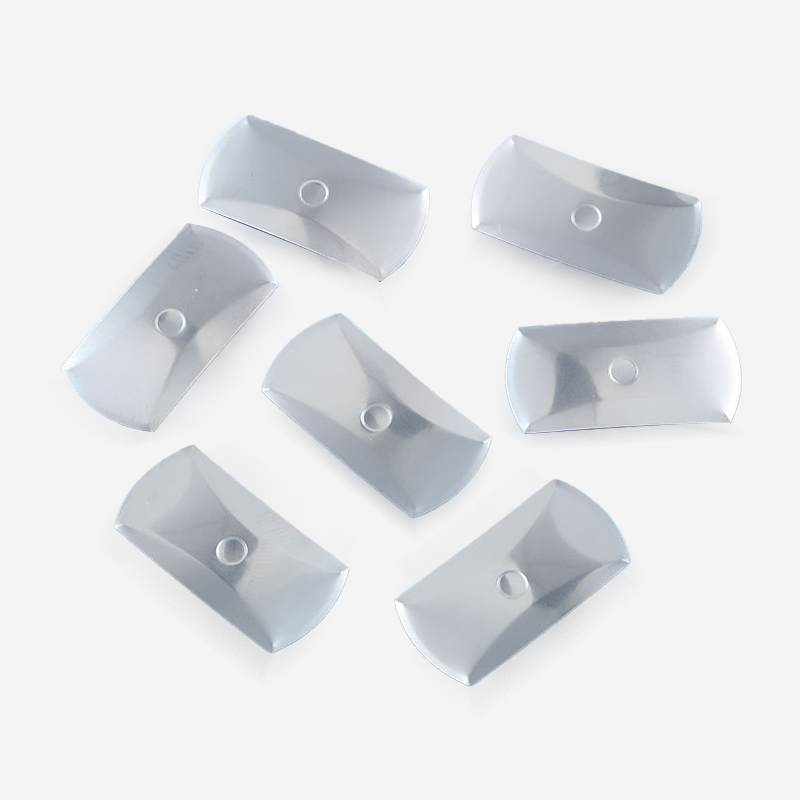

Cúpula metálica redonda de coco

La cúpula metálica rectangular también se conoce como la irregularcúpula metálicaEl tamaño del botón, de forma irregular, es de 25,4 x 12,8 mm, lo que lo convierte en un botón de interruptor mucho más grande que los normales. cúpula metálica.

Cúpula metálica redonda de coco: Adecuada para prácticamente cualquier aplicación que requiera cúpulas metálicas circulares, su forma se logra recortando porciones de ambos lados de una cúpula metálica circular para formar un perfil regular con cintura. Este diseño destaca cuando las limitaciones de espacio en una dirección impiden el uso de una cúpula metálica circular estándar. Las cúpulas metálicas con cintura (cúpulas metálicas elípticas) también ofrecen una excelente respuesta táctil.

Forma: Redonda de coco

Diámetro: 12,7*25,4 mm, 38,1*12,8 mm, etc.

Fuerza: 100-500 gf

Recubrimiento superficial: oro, plata, níquel

Aplicación: Mcúpula etal.Se utiliza principalmente en productos como interruptores de película, interruptores de contacto, placas PCB, placas FPC, dispositivos médicos, etc.

Forma y personalización

• Un resorte rectangular diseñado específicamente para estructuras espaciales especiales, con dimensiones y resistencia personalizables según la posición de las almohadillas de soldadura de la placa de circuito impreso.

• Permite combinarlo con otras formas (como círculos y triángulos) para formar una película conductora completa, mejorando así la eficiencia del ensamblaje.

Materiales y procesos

• Fabricado en acero inoxidable (espesor 0,05 mm-0,1 mm) con una dureza de HV480-550, lo que garantiza una alta resistencia y durabilidad.

• La superficie puede recubrirse con níquel, plata u oro para mejorar la conductividad y la resistencia a la corrosión, adaptándose a las necesidades de diferentes calidades de productos.

Rendimiento funcional

• Al presionarlo, el circuito conductor cóncavo en el punto central proporciona una clara respuesta táctil (sensación de clic) y un rebote estable.

• Con una vida útil de hasta 1 millón de pulsaciones, es adecuado para escenarios de conmutación de alta frecuencia, como botones de equipos de fitness y tableros de control de equipos industriales.

Debido a su gran tamaño, irregularcúpula metálicaSolo se pueden usar en productos con un solo botón o con varios botones separados. Generalmente se utilizan en botones, botones de bocina de automóviles, tocadiscos, máquinas de montaje superficial SMT, máquinas automáticas de corte y conversión, interruptores de control de iluminación artesanales de gran tamaño y diversos botones de sistemas contra incendios y antirrobo en coches de juguete para niños.

• Productos de uso frecuente (p. ej., teclados de teléfonos móviles, teclados de ordenador, instrumentos industriales): Priorizar productos de alta calidad con una vida útil ≥1 millón de ciclos. Los materiales deben ser acero inoxidable SUS301 o bronce fosforoso, con baño de oro o plata para mejorar la resistencia al desgaste y la conductividad.

• Productos de frecuencia media (p. ej., mandos a distancia de electrodomésticos, dispositivos digitales estándar): Opte por productos de calidad estándar con una vida útil de entre 500 000 y 1 millón de ciclos. El acero inoxidable SUS304 con niquelado cumple adecuadamente los requisitos, ofreciendo un equilibrio entre coste y fiabilidad.

• Para aplicaciones de baja frecuencia (p. ej., juguetes infantiles, timbres básicos): se pueden seleccionar productos de calidad estándar con una vida útil de entre 200 000 y 500 000 ciclos. El acero inoxidable de calibre delgado (0,05–0,08 mm) es suficiente, priorizando el control de costes.

• Ambientes húmedos/exteriores (por ejemplo, cerraduras inteligentes, sensores exteriores): Seleccione interruptores de cúpula chapados en oro o plata para mejorar la resistencia a la corrosión y evitar que la oxidación afecte la conductividad.

• Entornos de alta temperatura (por ejemplo, electrónica automotriz, equipos industriales): Opte por acero inoxidable resistente a altas temperaturas combinado con adhesivo PET resistente al calor para garantizar un rendimiento estable entre -55 °C y 125 °C.

• En entornos polvorientos (por ejemplo, aspiradoras robóticas, controladores para exteriores): dé prioridad a los interruptores de cúpula de doble capa donde el espaciador impide la entrada de polvo, protegiendo así el rendimiento de rebote de la placa de resorte.
