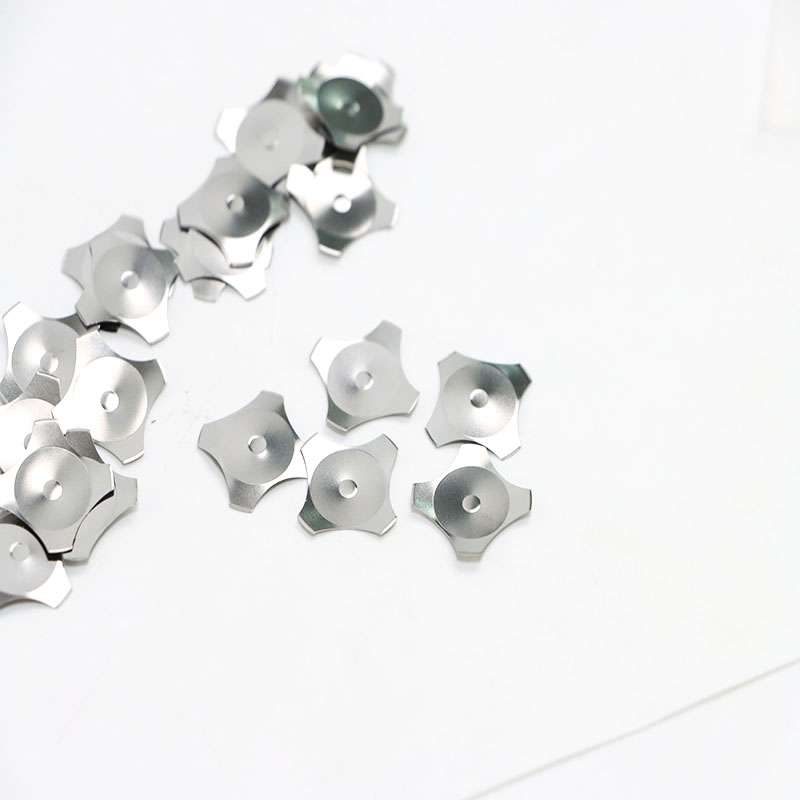

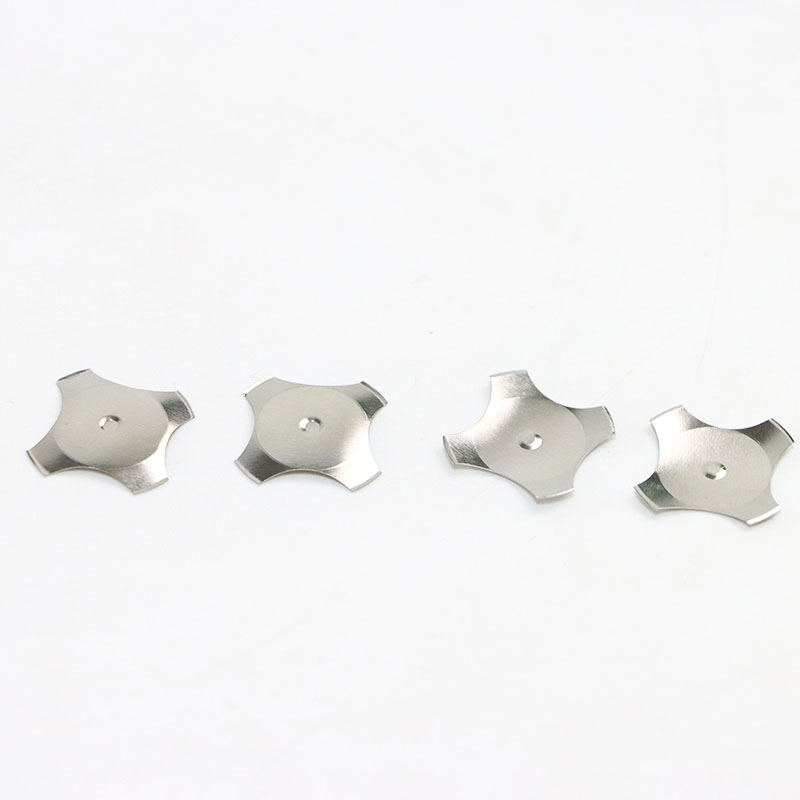

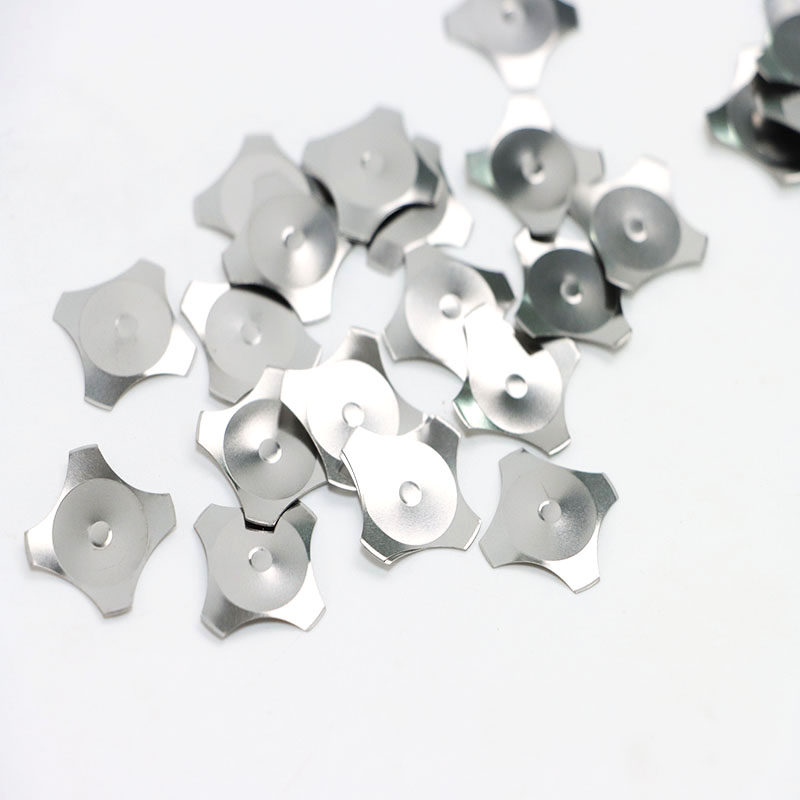

cúpula metálica en forma de cruz
parámetro de cúpula metálica en forma de cruz
Forma: En forma de cruz
Diámetro: 5-20 mm
Fuerza: 125-1000 gf

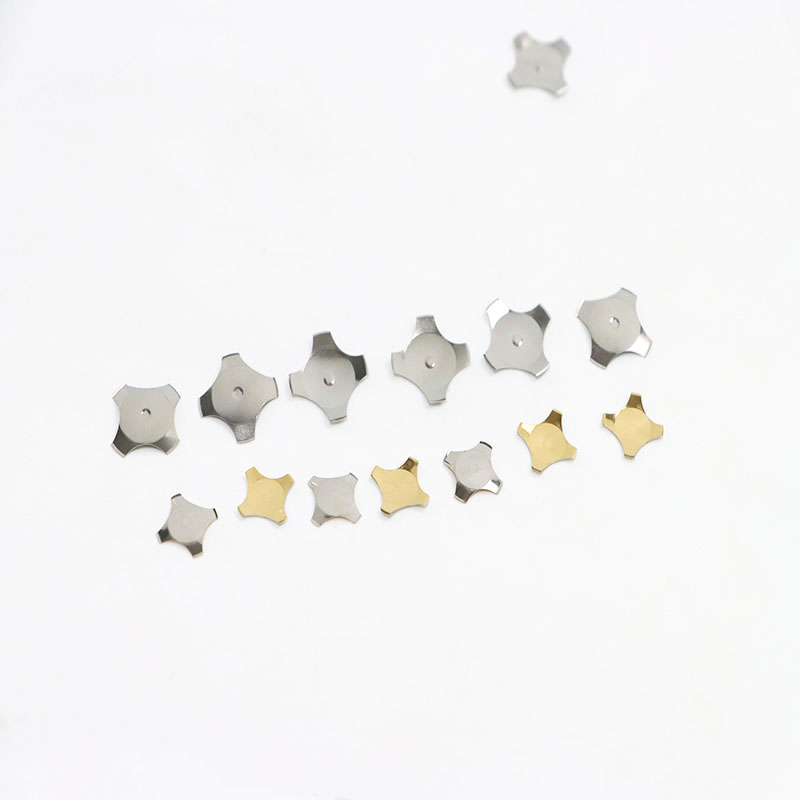

Recubrimiento superficial: oro, plata, níquel
Las principales características de la cúpula metálica de cuatro esquinas
Características estructurales: La pieza en forma de cruz tiene cuatro patas, también conocidas como piezas de resorte de cuatro esquinas o piezas de soporte. Esta estructura le confiere un buen rendimiento en interruptores de membrana y paneles de control, con una buena sensación al tacto, un recorrido amplio y una larga vida útil (hasta 1 millón de ciclos).
Escenarios de aplicación: Los componentes en forma de cruz se utilizan ampliamente en interruptores de película delgada, paneles de control, placas de circuito impreso (PCB) de una, dos y varias capas, placas de circuitos flexibles (FPC) y diversos controladores. Son especialmente adecuados para diseños de PCB que requieren mucho espacio, como interruptores y paneles de membrana.
Rango de tamaños: Los tamaños comunes de piezas de potenciómetro en forma de cruz incluyen 6 mm, 7 mm, 8,4 mm, 10 mm, 12,2 mm, 16 mm y 20 mm. La selección de estos tamaños depende del espacio disponible y los requisitos de diseño de la PCB.
Propiedades mecánicas: La fuerza que soporta la pieza en forma de cruz suele oscilar entre 120 y 600 gramos, con una alta fuerza de accionamiento y de rebote, lo que la hace adecuada para aplicaciones que requieren una gran fuerza de accionamiento.
Servicio personalizado: Según las necesidades del cliente, se pueden personalizar piezas de maceta en forma de cruz de diferentes especificaciones, tamaños y diámetros, incluso con patas o diseños huecos, para satisfacer requisitos de aplicación específicos.
Aplicación de cúpula metálica de cuatro esquinas
Equipos espaciales de gran tamaño
Debido a su gran tamaño (generalmente de 6 a 20 mm de diámetro), es adecuado para interruptores de película, paneles de control y botones de instrumentos médicos con amplio espacio en la PCB.
Casos de uso típicos: Sistemas de intercomunicación para edificios, equipos de control de acceso, cepillos de dientes eléctricos, instrumentos de masaje y otros productos que requieren una alta respuesta táctil.
Escenarios industriales de alta frecuencia
La estructura de refuerzo cruzado optimiza la velocidad de rebote (tiempo de respuesta <10 ms para algunas aplicaciones de alta gama), lo que la hace adecuada para entornos operativos de alta frecuencia, como paneles de control de líneas de producción y sistemas de encendido de automóviles.
Adaptación de línea flexible
Ampliamente utilizado para placas de circuito impreso (PCB) de una o dos caras y placas de circuito flexibles (FPC), se puede ensamblar en componentes de película conductora mediante la unión de sustratos de PET para simplificar el ensamblaje.
Nuestra capacidad de producción
Dispone de 12 líneas de producción automatizadas, con una capacidad de producción diaria de 5 millones de unidades, lo que permite la entrega de pedidos a gran escala, y también puede aceptar pedidos personalizados de lotes pequeños (como tamaños especiales o estructuras heterogéneas).
